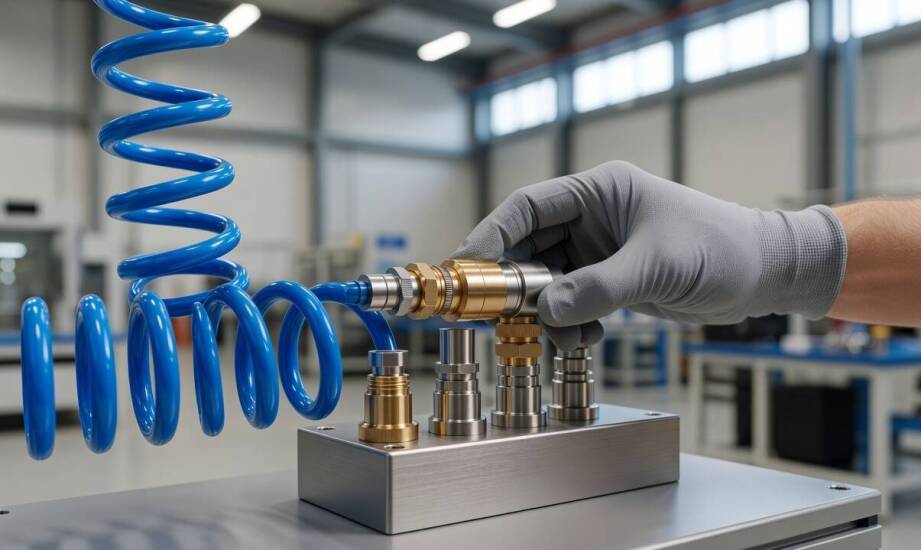

Przepustowość, profil wtyku i materiał — jak błędy w doborze elementów dławią układ sprężonego powietrza

Wyciek sprężonego powietrza w hali produkcyjnej to cichy pochłaniacz firmowego budżetu. Nieszczelności na złączach generują straty energii, które w skali roku obciążają zakłady rachunkami wyższymi o tysiące złotych. Otwór o średnicy zaledwie jednego milimetra oznacza stratę rzędu sześćdziesięciu litrów powietrza w ciągu minuty. Równolegle pojawia się problem niedostatecznej przepustowości na końcówkach linii roboczych. Zjawisko to powoduje natychmiastowy spadek ciśnienia w całej instalacji. Narzędzia pneumatyczne i siłowniki pracują wolniej, co bezpośrednio wydłuża cykle produkcyjne maszyn. Błędy techniczne na etapie projektowania węzłów prowadzą do dławienia układu, a bez kierunkowego audytu sieci zasilającej niezwykle trudno je zlokalizować.

Dlaczego niekompatybilne profile wtyków dławią układ?

Podstawowym źródłem problemów na liniach pneumatycznych jest fizyczna niezgodność elementów łączących. Europejski profil Euro o średnicy nominalnej DN 7,2 odróżnia się wymiarami od azjatyckiego standardu japońskiego DN 7,5. Elementy te często udaje się połączyć i mechanicznie zatrzasnąć w gnieździe. Różnice w kątach frezowania i tolerancjach powodują jednak powstawanie mikroskopijnych szczelin. Zamknięty zamek sprawia wrażenie w pełni szczelnego, ale układ nieustannie traci sprężone medium podczas pracy urządzenia. W polskich zakładach przemysłowych standardem bazowym jest właśnie profil Euro 7,2. Podłączanie do niego importowanych maszyn bez odpowiednich adapterów to najczęstsza przyczyna powstawania punktowych ubytków ciśnienia.

Kolejnym błędem instalacyjnym jest ignorowanie parametru średnicy nominalnej podczas wymiany zużytych komponentów. Zbyt mały przekrój gniazda w stosunku do realnego zapotrzebowania narzędzia błyskawicznie ogranicza dynamikę strugi. Zastosowanie elementu o profilu DN 5,5 zamiast zalecanego złącza DN 7,2 skutkuje radykalnym dławieniem przepływu. Przy poborze rzędu sześciuset do ośmiuset litrów na minutę spadek ciśnienia na pojedynczym węźle potrafi przekroczyć jeden bar. Klucze udarowe tracą przez to docelowy moment obrotowy. Siłowniki w prasach i szybkich podajnikach wydłużają czas reakcji, co całkowicie dezorganizuje pracę gniazda produkcyjnego.

Dobór materiału armatury i bezpieczne rozłączanie

Warunki panujące w strefie roboczej determinują wybór surowca, z którego wykonana jest armatura ciśnieniowa. W otoczeniu o neutralnych parametrach chemicznych doskonale sprawdza się mosiądz niklowany. Zakłady przetwórstwa spożywczego lub chemicznego narzucają zupełnie inny standard odporności. Obecność agresywnych oparów, kwasów czy ciągłej wilgoci wymusza stosowanie elementów ze stali nierdzewnej, na przykład stopu AISI 316. Dopasowane do środowiska pracy szybkozłączki pneumatyczne zapobiegają korozji wżerowej w miejscach kontaktu z agresywnym medium. Z kolei w strefach wymagających skrajnej redukcji masy węzła technicy utrzymania ruchu montują specjalistyczne złącza z tworzyw sztucznych.

Praktyka rynkowa firmy Tech-mech Hurtownia Przemysłowa pokazuje, że fizyczna wytrzymałość materiału to tylko jeden z aspektów stabilnej pracy. Równie krytyczne pozostaje bezpieczeństwo bezpośredniej obsługi sieci sprężonego powietrza. Klasyczne gniazda po zwolnieniu blokady gwałtownie uwalniają wąż z resztkowym ciśnieniem. Wywołuje to niebezpieczny efekt bicza, który stanowi realne zagrożenie urazem dla operatora. Nowoczesne dwustopniowe mechanizmy uwalniania całkowicie eliminują to ryzyko. W pierwszej fazie układ wentyluje nadmiar ciśnienia z węża poprzez wewnętrzny kanał. Dopiero w drugim kroku użytkownik uzyskuje możliwość fizycznego wypięcia wtyku. Gniazda z bezpiecznym mechanizmem zwalniającym są absolutnie wymagane przy liniach o ciśnieniu powyżej sześciu barów.

Procedura weryfikacji punktów zasilających na linii

Odzyskanie pierwotnych parametrów roboczych kompresorów wymaga przeprowadzenia rygorystycznego przeglądu wszystkich punktów końcowych. Analiza wydajności linii produkcyjnej obejmuje cztery główne kroki weryfikacyjne:

• identyfikację profilu wtyku w stosunku do używanego gniazda i wyeliminowanie łączenia standardów europejskich z azjatyckimi,
• weryfikację zapotrzebowania narzędzia na medium i dopasowanie średnicy nominalnej złącza do przepływu,
• ocenę środowiska pracy maszyny pod kątem obecności wilgoci i chemii, która definiuje ostateczny dobór stopu metalu,
• wdrożenie gniazd z dwustopniowym systemem rozłączania na stanowiskach podwyższonego ryzyka zawodowego.

Konsekwentna realizacja tych punktów pozwala szybko zneutralizować mikronieszczelności na kluczowych odcinkach dystrybucyjnych. Poprawa przepustowości złącz bezpośrednio skraca cykle pracy narzędzi udarowych i pozycjonerów wieloosiowych. Prawidłowo zaprojektowana i zweryfikowana sieć przyłączy optymalizuje ostatecznie koszty energii pobieranej przez sprężarki robocze w każdym zakładzie.
